Firefly AIO-GS1N2 (Jetson Orin + RK3576 デュアル)

Name: Firefly AIO-GS1N2 (Jetson Orin + RK3576 デュアル)
Brand: T-Chip Intelligent Technology (Firefly)
SKU: PW-SBC-102

PW-SBC-102

Firefly（T-Chip）製 — NVIDIA Jetson Orin NX 搭載キャリアボード

AI性能

157.0 TOPS

SoC

NVIDIA Jetson Orin NX

メモリ

Jetson側最大16GB + RK3576側

形態

キャリアボード

仕様を見る対応モジュールインターフェース統合カタログ

Firefly AIO-GS1N2 (Jetson Orin + RK3576 デュアル)はT-Chip Intelligent Technology (Firefly)製のSBCです。SoCはNVIDIA Jetson Orin NX。形状はデュアルモジュールゲートウェイマザーボード（—）です。

AI性能は157 TOPS（INT8）。メモリはJetson側最大16GB + RK3576側、ストレージはmicroSD / NVMe / eMMCの構成から選べます。対応OSはLinux、JetPack、Ubuntu、Yoctoです。

産業ゲートウェイ、エッジAI、産業通信、スマート工場・物流などを想定用途としています。同じNVIDIA Jetson Orin NXを搭載する製品が他に3件あるため、形状と供給元で比較できます。

ポジティブワンが技術サポートを提供します。キャリアボード設計や受託開発にも対応いたします。

この製品の分類から探す

この製品についてのお問い合わせ

技術仕様・価格・納期・評価機貸出のご相談を承ります。キャリアボード設計や受託開発にも対応いたします。

見積・技術相談を依頼メールで問い合わせ TEL 042-375-0785

構成段階（実装ステージ）

SOMは「モジュール単体 → キャリアボード搭載 → 筐体化」の順に実装が進みます。本製品の位置づけを以下に示します。

STEP 1

SOM 単体

System on Module

SoC・メモリ・電源を集約したコアモジュール。キャリアボードに搭載して使用します。

→

STEP 2

SOM + キャリアボード

Carrier / SBC / 評価ボード

SOMを搭載し、外部I/O（Ethernet・USB・映像・電源等）を引き出した実働基板。評価・組込に。

この製品はここ

→

STEP 3

SOM + キャリアボード + 筐体

Box PC / AI BOX / サーバー

基板を筐体に収め、放熱・防塵・据付に対応した完成機。そのまま設置・量産投入できます。

本製品は STEP 2（SOM + キャリアボード） です。搭載SOM（STEP 1）の選定変更や、筐体化（STEP 3）による完成機化にも対応します。

SILICON / SoC 仕様

SoCNVIDIA Jetson Orin NX

CPUJetson Orin + Rockchip RK3576 デュアル構成

GPUAmpere GPU + Mali-G52

AI性能157 TOPSSuper Mode (JetPack 6.2)。標準モードは 100 TOPS

メモリJetson側最大16GB + RK3576側

ストレージmicroSD / NVMe / eMMC

OS対応Linux / JetPack / Ubuntu / Yocto

形態デュアルモジュールゲートウェイマザーボード

外形寸法232.97 x 162.8 x 34.86 mm

重量469g（ヒートシンク込み）

電源DC 12V/5A ／ 12V ATX ／ 48V ATX（PoE給電）

動作温度メーカー一次資料と再照合中お問い合わせ

対応モジュール構成（Main / Sub）

AIO-GS1N2 は Main モジュール＋（着脱可能な）Sub モジュールのデュアル構成に対応する産業ゲートウェイマザーボードです。Main には下表いずれのモジュールも搭載可能で、Sub モジュールは取り外して単独運用もできます。

対応モジュール構成（Main / Sub）
モジュール	Core-3576JD4	Core-3588JD4	Core-1688JD4	Jetson Orin Nano	Jetson Orin NX
RAM	LPDDR4/4x 4/8/16GB	LPDDR4/4x 4/8/16/32GB	LPDDR4 4/8/16GB	LPDDR5 8GB	LPDDR5 16GB
ストレージ	eMMC 16〜256GB	eMMC 32〜256GB	eMMC 32〜256GB	非搭載	非搭載
AI性能	6 TOPS	6 TOPS	16 TOPS	67 TOPS	157 TOPS
映像デコード	8K@30 VP9/AVS2/AV1 4K@120 VP9/AVS2/AV1 4K@60 H.264	8K@60 VP9/AVS2 8K@30 H.264/MVC 4K@60 AV1 1080P@60 MPEG/VC-1/VP8	8K@30 H.264	1×4K60 / 2×4K30 / 5×1080p60	1×8K30 / 2×4K60 / 9×1080p60
映像エンコード	4K@60 H.264	8K@30 H.264	8K@15 H.264	1080p30	1×4K60 / 3×4K30 / 6×1080p60

※ Sub モジュールには Main と同じいずれのモデルも搭載可能で、取り外して運用することもできます。ストレージ拡張の TF カードは Main が Jetson Orin Nano / Jetson Orin NX の場合は使用できません。

インターフェース配置

表面・裏面の全コネクタ配置を下図に示します。画像をクリックすると拡大表示します。8×Gigabit Ethernet（48V ATX 入力で PoE/PSE 給電対応）、2×LAN、3×SATA3.0、複数の M.2（M-KEY / E-KEY）、Mini PCIe（4G）、VGA/HDMI、USB3.0、RS485&IO/UART、TF/SIM など、産業ゲートウェイに必要なI/Oを網羅しています。

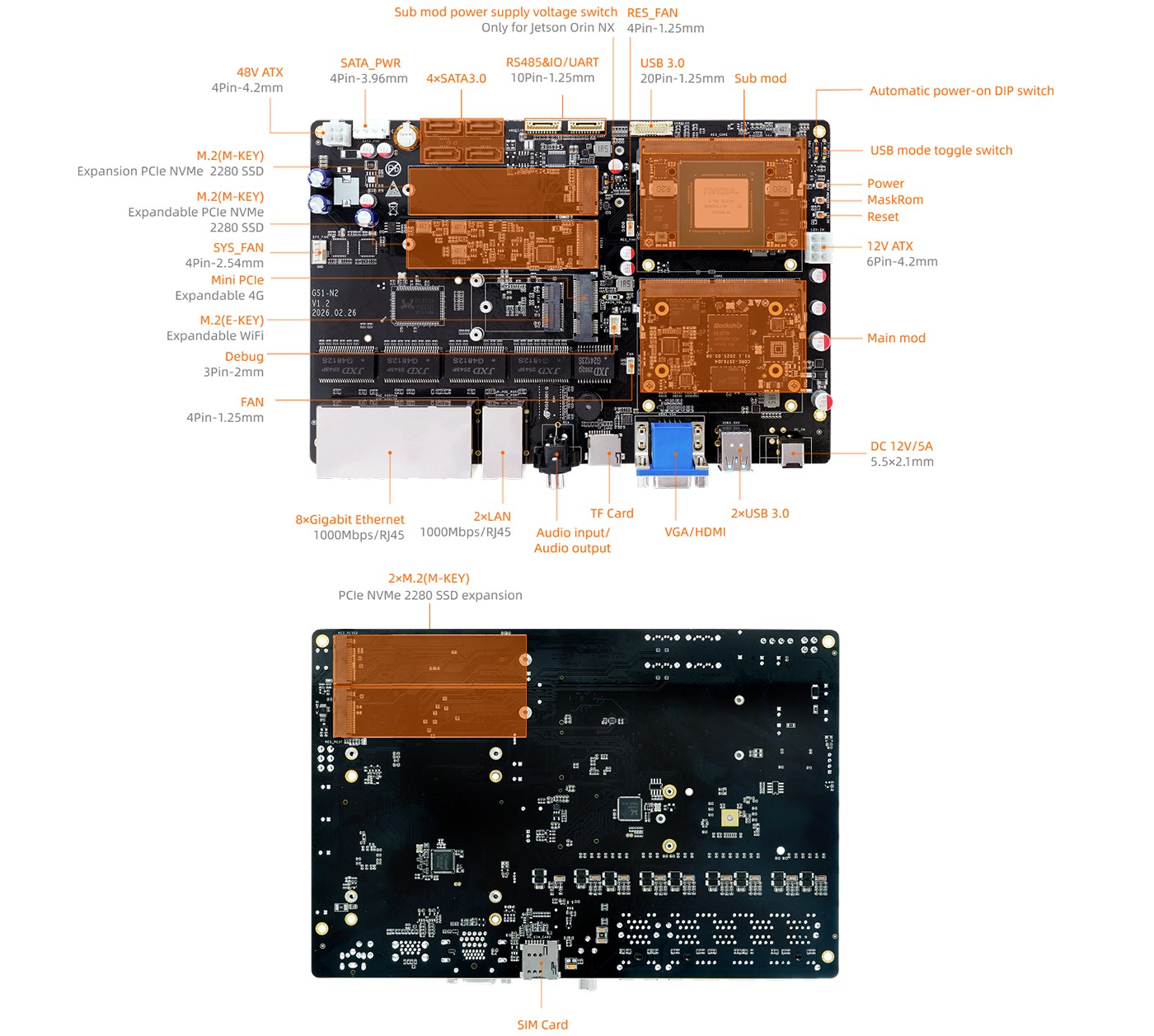

図：AIO-GS1N2 インターフェース配置（上＝表面／下＝裏面）

主なインターフェース詳細

Ethernet8×Gigabit Ethernet（RJ45）。48V ATX 入力時は PSE として PoE 給電が可能。
LAN2×LAN（RJ45, 1000Mbps）。上段は PSE 対応、下段は管理ポート（一部モジュールで無効）。
無線2.4/5GHz デュアルバンド WiFi（M.2 E-KEY 拡張）／4G LTE（Mini PCIe 拡張, Core-3576JD4 では不可）。
映像出力1×VGA（最大1080P）、1×HDMI 2.0（既定 1080P）。
音声1×オーディオ入力、1×オーディオ出力。
SATA3×SATA3.0（3.5"/2.5" SSD/HDD 拡張）。搭載モジュールにより利用可否が変化。

M.2 / PCIe3×M.2（M-KEY, PCIe 2280 SSD）、M.2 E-KEY（WiFi）、RES_PCIe（Sub 搭載時）。
USB2×USB3.0、1×USB3.0（20Pin-1.25mm wafer）。
電源DC 12V/5A（5.5×2.1mm）／12V ATX（6Pin）／48V ATX（PoE給電, 4Pin）。最大280W AC電源対応。
その他I/ORS485&IO（10Pin）、UART（10Pin）、FAN×3、Debug（3Pin）、SIMカード、TFカード。
スイッチ/ボタンPower / MaskRom / Reset、USBモード切替、自動電源ONディップ、モジュール電圧切替（Jetson Orin NX用）。
拡張(裏面)2×M.2（M-KEY, PCIe NVMe 2280 SSD拡張）、SIMカードスロット。
